电器综合试验台型号选择完成后退出型号设置界面。（如果没有当前被测件型号，需要添加新型号。添加方式见6.2.3）如图6-2-5所示图 6-2-56.2.3、型号设置在进行新型号继电器实验之前需要添加继电器型号，以方便后续使用，添加型号界面如图6-2-7所示：图6-2-7进入设置界面以后，首先检查左侧列表中是否已有当前型号，如果有就左击选取型号后，点击【选定返回】按键继续试验。如果没有当前型号，就点击【添加型号】按键，根据当前型号参数填写或选择测试参数，设置完成后点击【确定添加】按键。添加完成后再点击【系统参数】按键，根据继电器说明书设置测试结果的判断标准，完成后点击【确定】返回添加界面，再点击【选定返回】继续测试。当型号参数有变化或需要修改测试参数时，先左击选定型号，然后点击【修改型号】，修改完成后点击【确认修改】按键，完成操作。6.2.4、详细说明普通继电器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择普通继电器型号。4.测试项如图所示：5.根据被测件型号设置好对应参数。6.首先点击“线圈电阻”按钮测试线圈电阻。7.然后点击“触点状态”测试剩余项。点击“吸合释放测试”，系统将进行吸合释放测试。测试开始时，电压从0V开始逐渐上升，上为“额定电压”。当继电器吸合时，系统记录当前电压以及电流。根据提示，之后进行降压操作。

电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

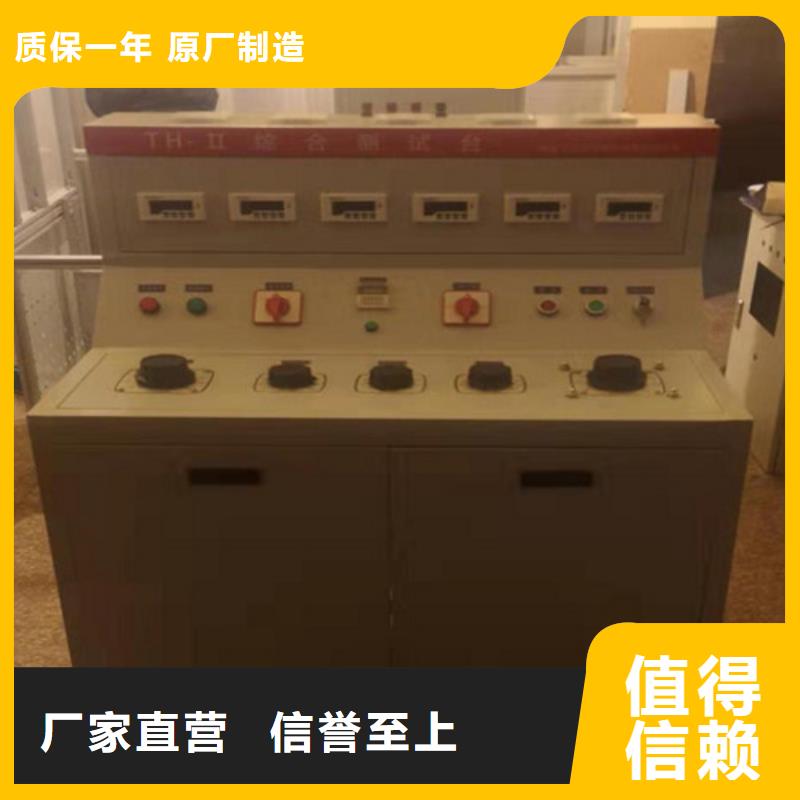

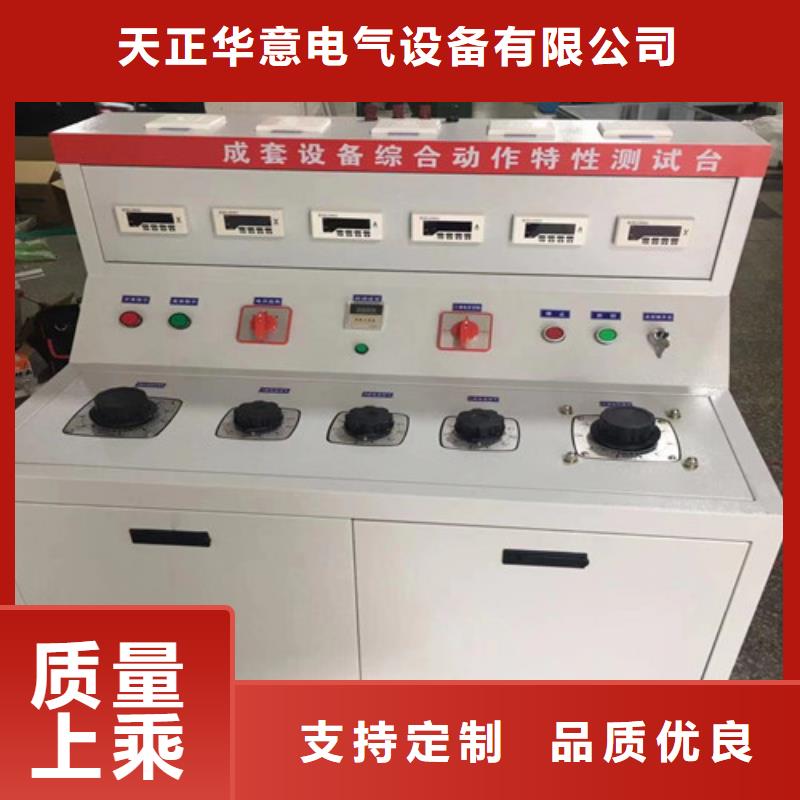

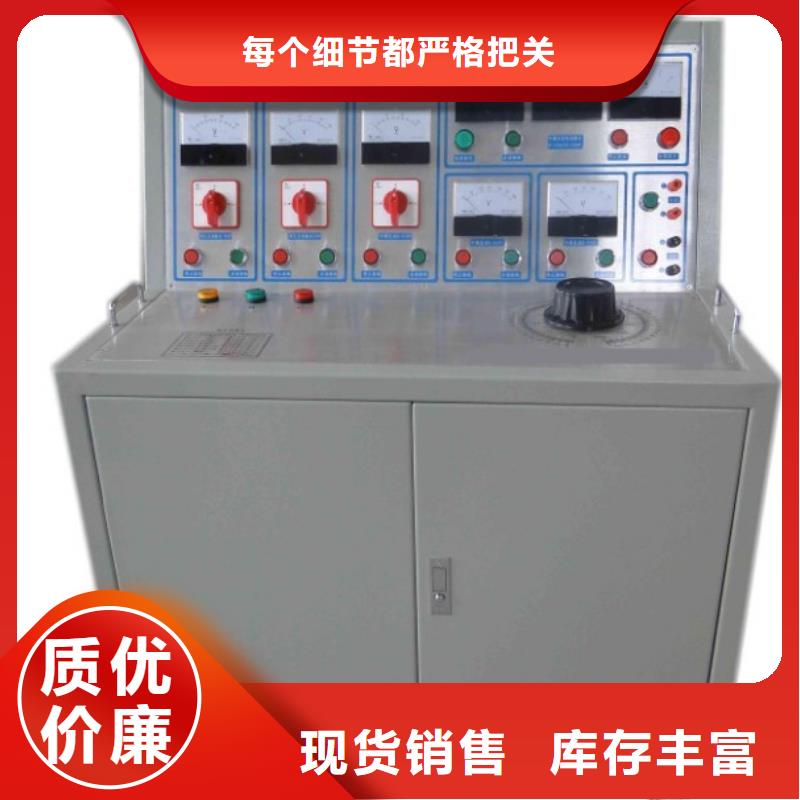

电器综合试验台TH-II成 套 设 备 综 合 测 试 台使用说明书青岛天正华意电气设备有限公司一、公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V,连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。
