【天正华意电气设备(丹东市分公司)tianzh3611-74】主要生产隔离开关触指压力测试仪,我公司隔离开关触指压力测试仪产品更新换代快,产品质量过硬,欢迎来电咨询。联系人:杨经理,地址:平度市平安路2号。

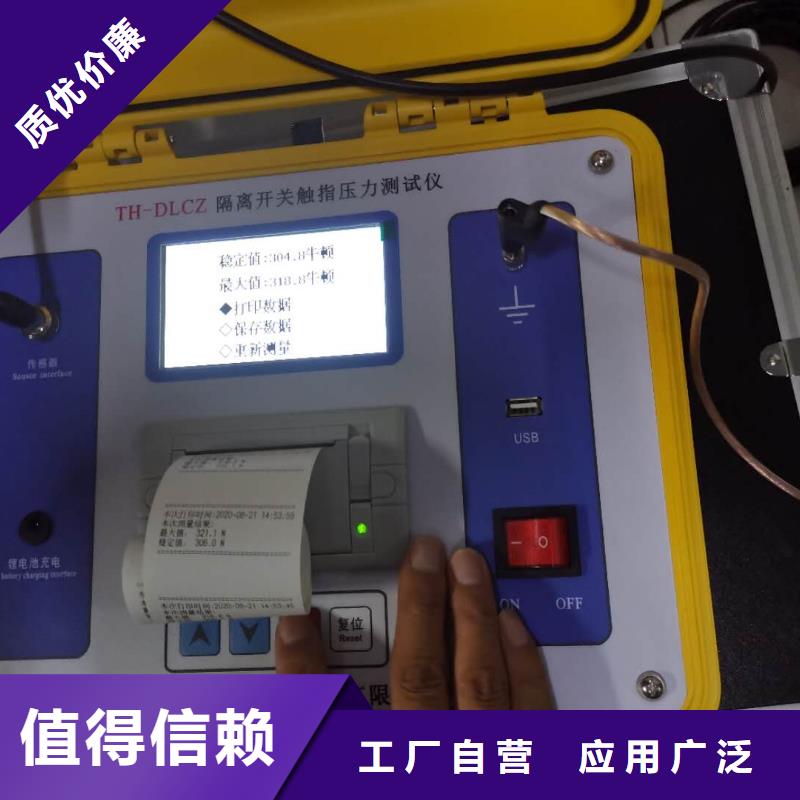

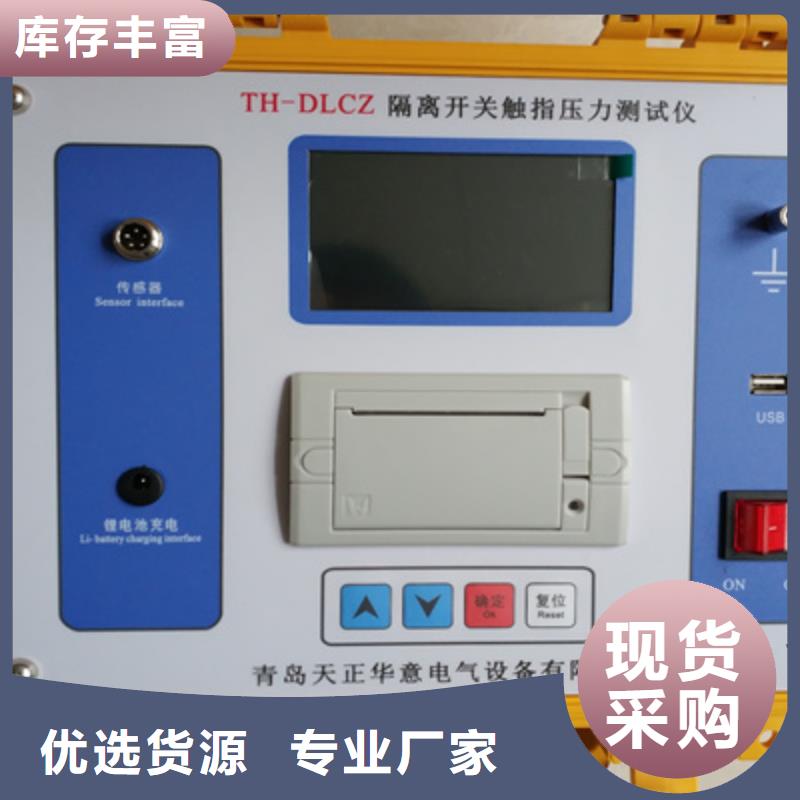

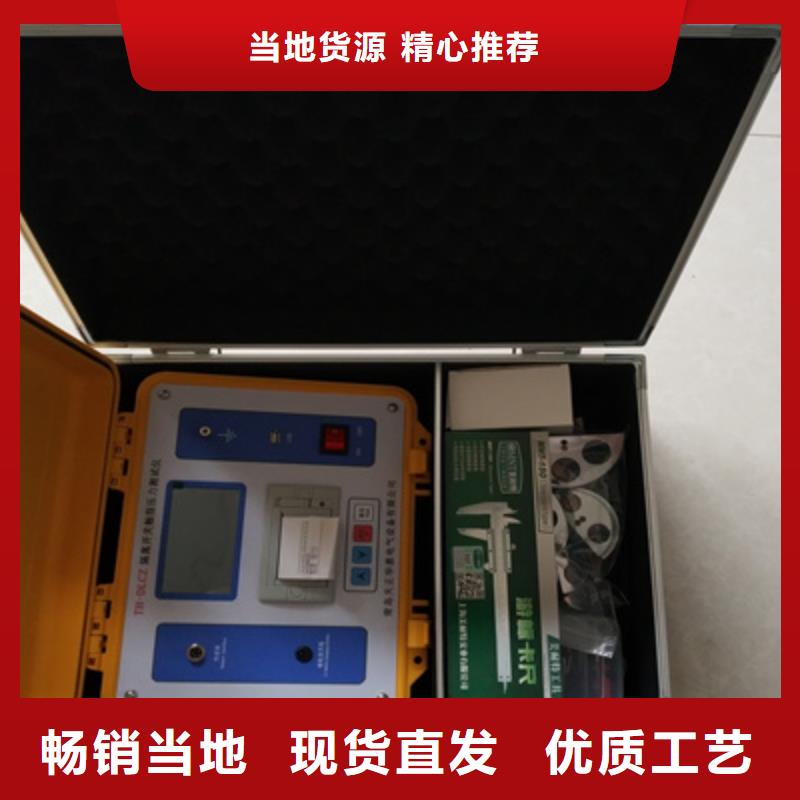

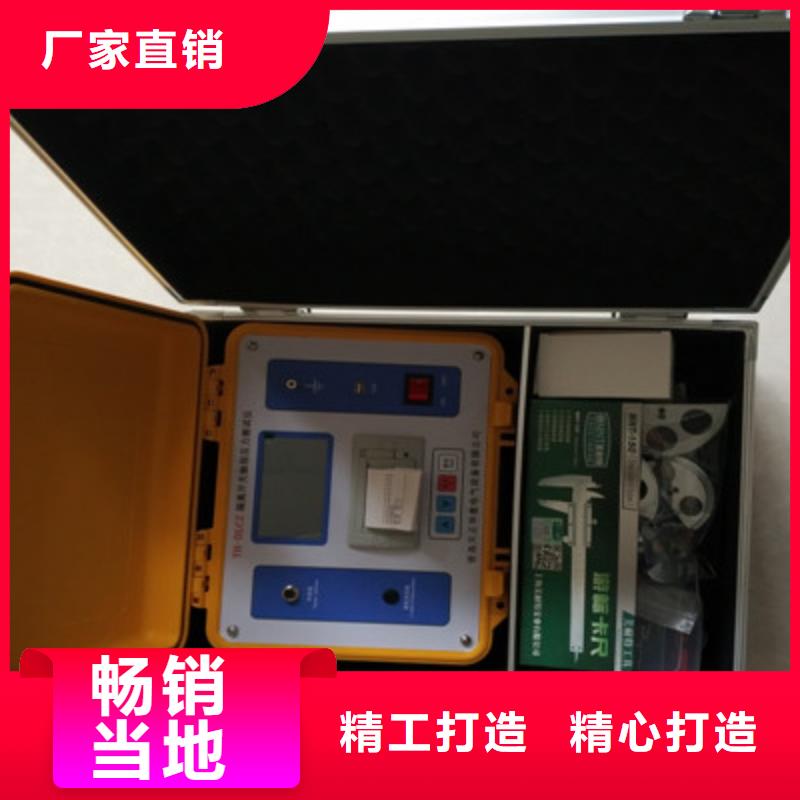

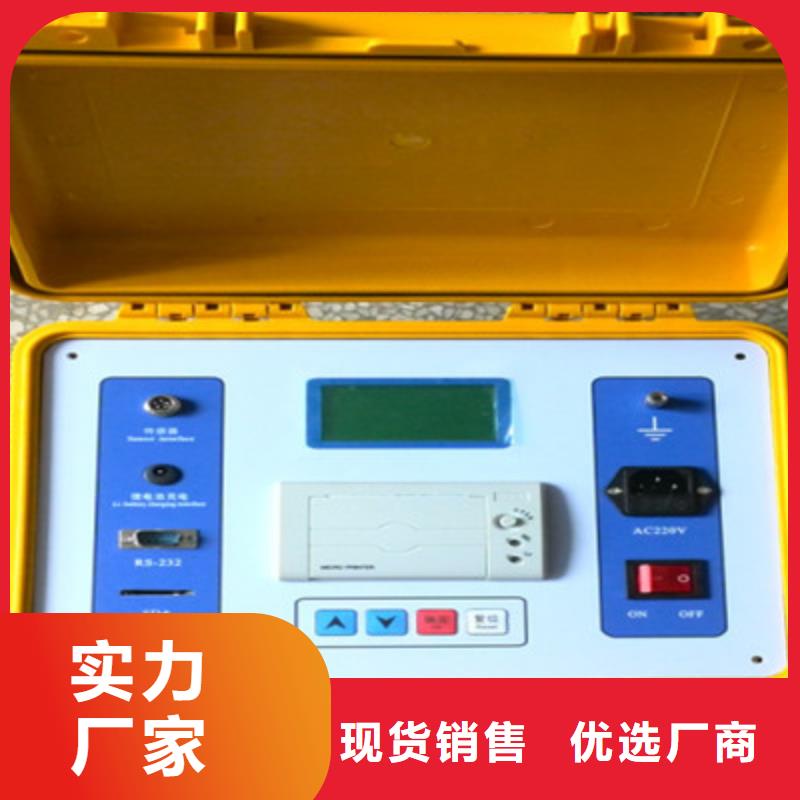

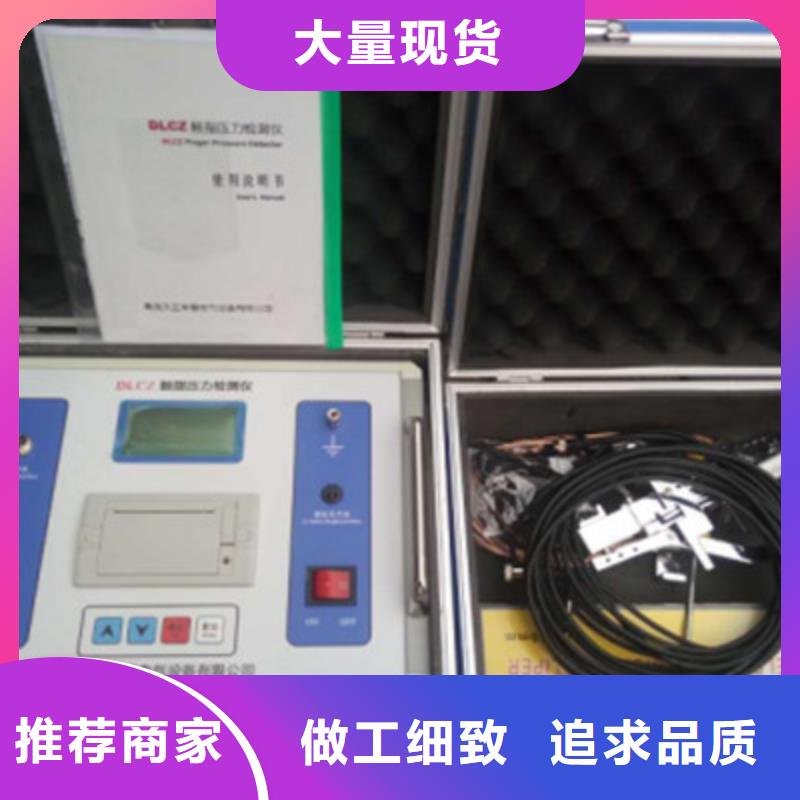

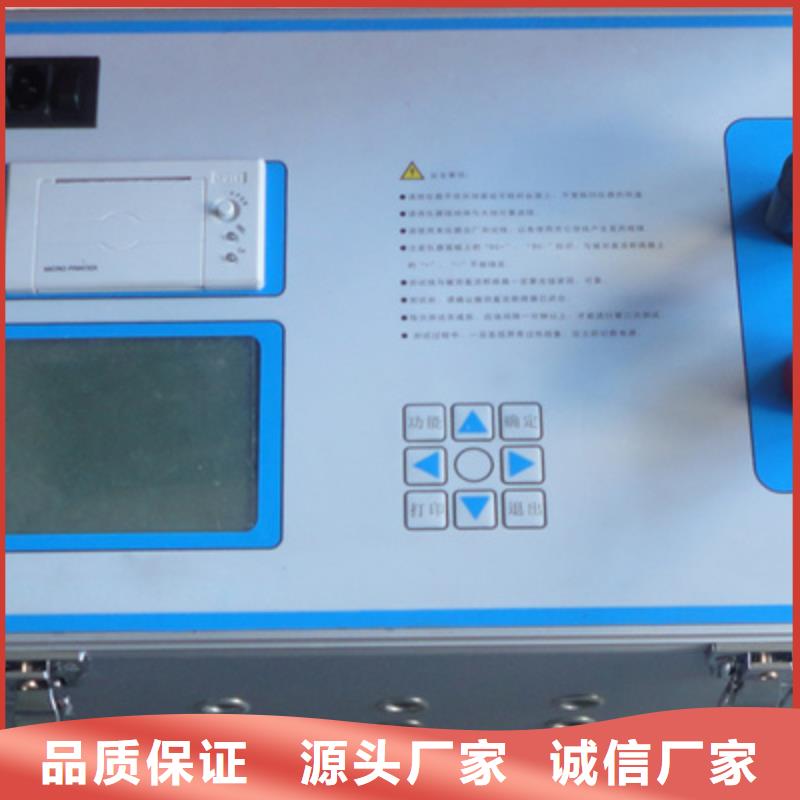

隔离开关触指压力测试仪性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；

隔离开关触指压力测试仪测量时将调整好模拟触头（调整方法见4.1.3），放入待测触指中，使模拟触头张开限定位置为止，这时压力仪上显示的读数即为该触头的接触压力。4.2.4 图7是折臂式隔离开关已装静触头用DLCZ的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右，如静触头直径为Φ40mm，则需调整a＝41mm。一只手使缓慢地使模拟触头张开，另一只手抓住静触头晃动，如果静触头能在触指中轻松滑动或转动，这时压力测试仪上显示的读数即为该触头的接触压力。注意：模拟触头的张开速度应该很缓慢！4.2.5图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.2.6图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.2.7图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，

隔离开关触指压力测试仪所以，要求测量触指接触压力只是一纸空文。针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪DLCZ触指压力检测仪 ，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。该仪器也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。二.主要技术参数工作环境：-10～40℃，≤80％RH 大气压力 86～106kpa电源电压：机内锂电池：≤20 W(优选) AC220V±10％ 50Hz±10％ 测量范围：≤1000 N 误差：≤1％读数±1测量直径（触指开距）：5.5mm～90mm 大于90mm（可定制）内置锂电池，电源工作时间：≥6小时（可定制）。充电方式：专用充电器接面板锂电池充电接口充电；传感器信号线长度：10m绝缘电阻 ＞2MΩ介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
