触指压力测试仪,【天正华意电气设备(晋城市分公司)tianzh3611-74】始终坚守品质底线,所售产品严格遵循标准,确保每一件触指压力测试仪产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

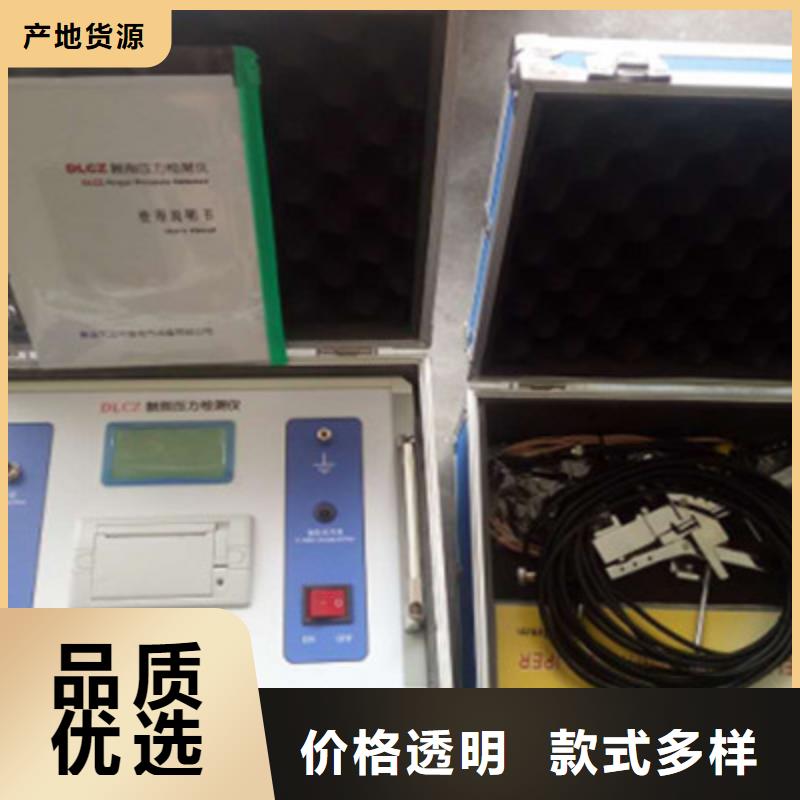

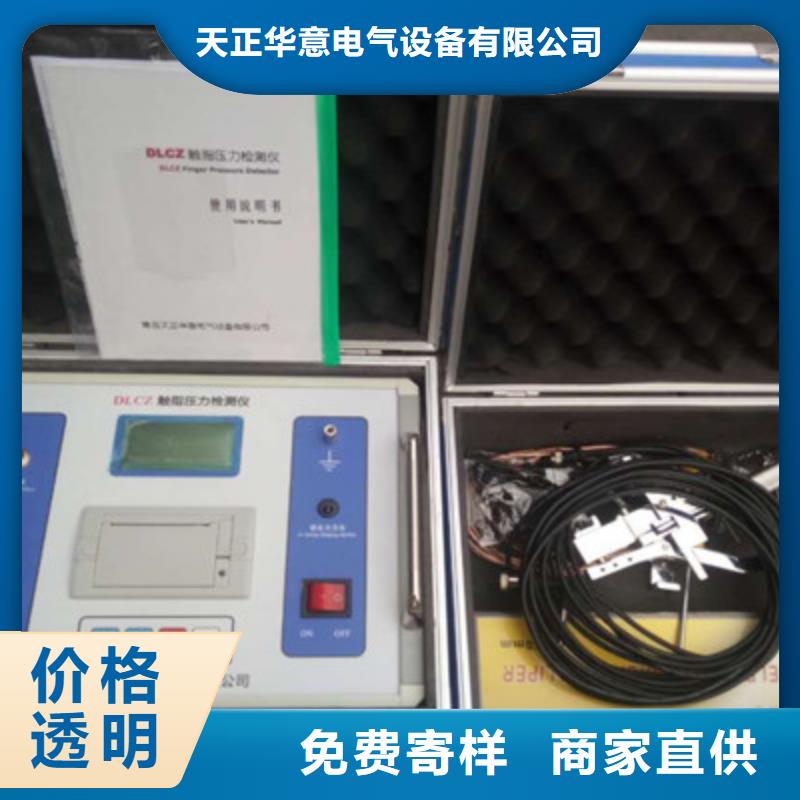

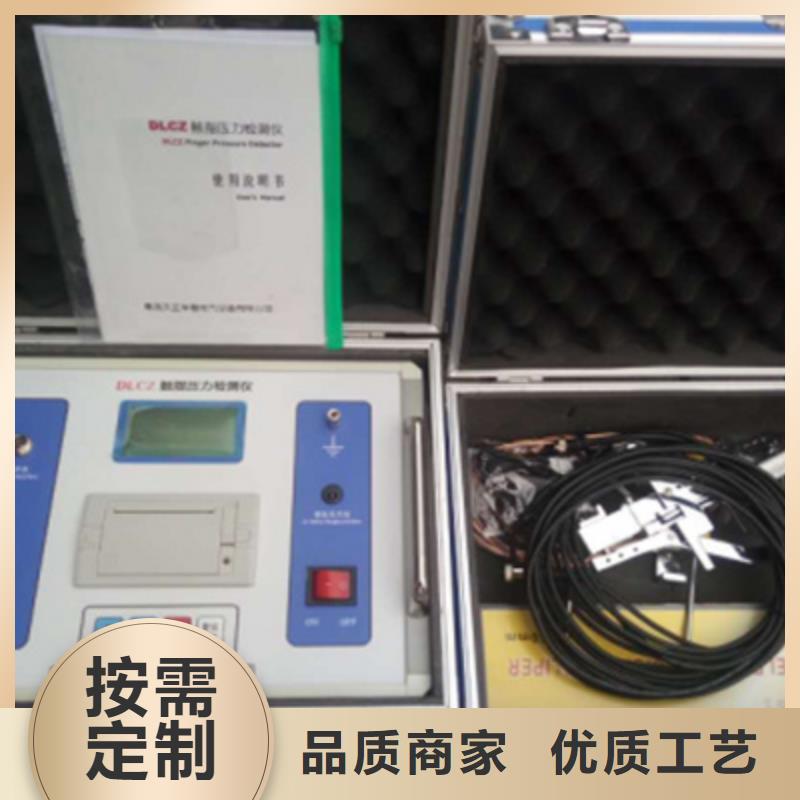

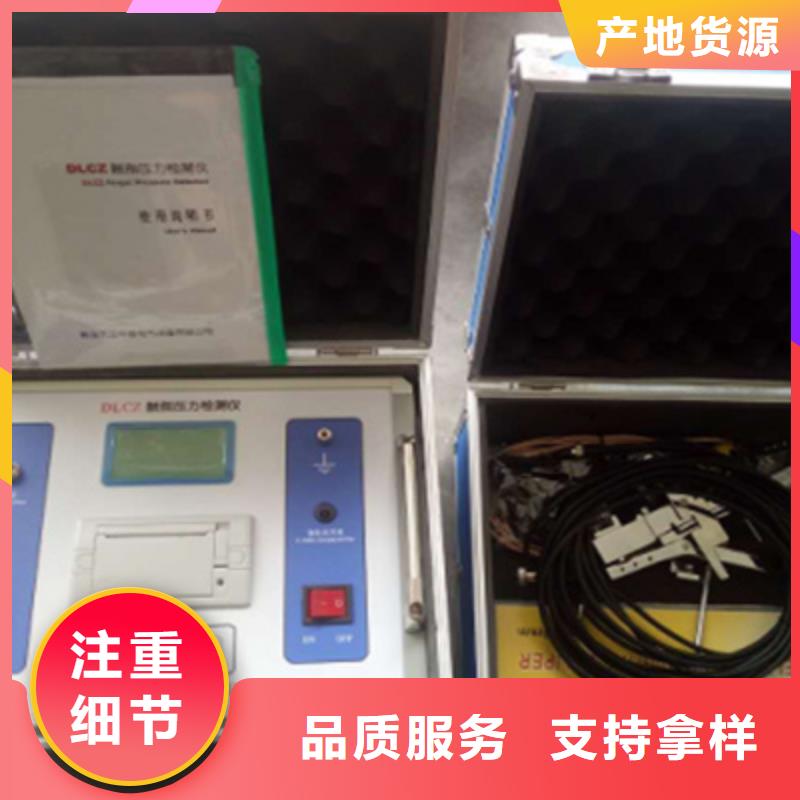

触指压力测试仪注意：由于合闸时触头有冲击力，所以压力读数不能按“峰值”！供货说明：正常供货为一台仪器和通用钳式模拟触头一套。折臂式隔离开关模拟触头为专用传感器配件，在订货时需特别说明，需要单独购置。附测量方法图片一、转入式隔离开关触指接触压力的测量（如GW4、GW5型隔离开关），按图8、9要求更换测量附件二、折臂式隔离开关触指压力的测量（如GW16、GW17、GW22、GW23型隔离开关，已挂静触头），按图3、4要求更换测量附件三、户内隔离开关拍合式（GN系列）触指压力的测量，按图11要求更换测量附件（可测量触头开距8-70mm）四、折臂式专用测量传感器的测量方法，比钳式模拟触头测量更简单、更方便青岛天正华意电

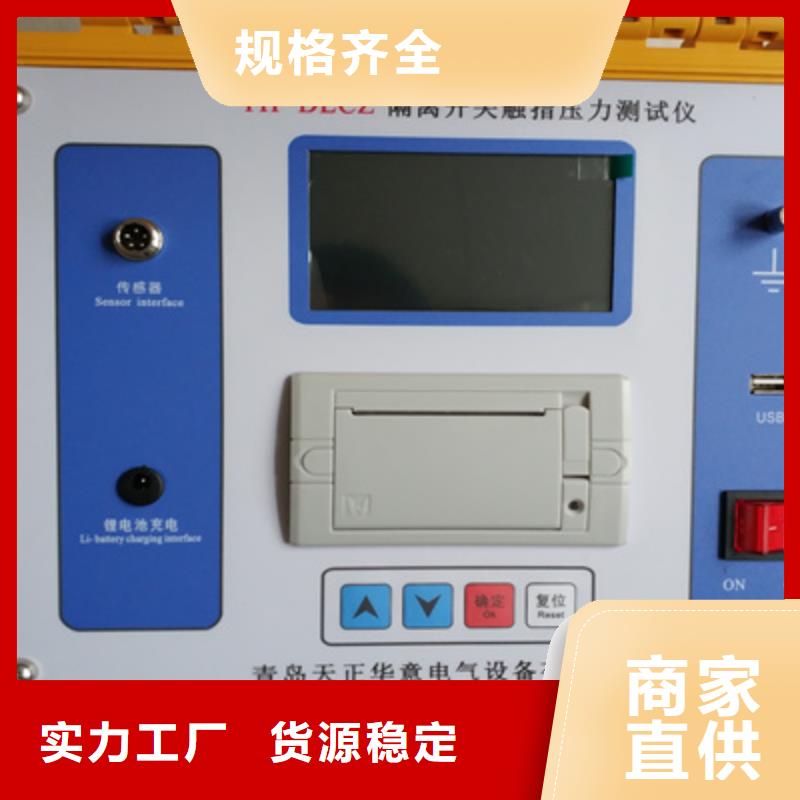

触指压力测试仪菜单操作说明：1、打开电源，进入主界面，如下图：2、文件菜单：新建：表示当前数据，恢复到主界面。打开：表示打开已保存的数据。⑴、按测试日期查找：输入日期的“年、月、日”，如只输入“年”也可进行模糊智能查找。⑵、按品名查找：指的是输入“开关型号”进行查找，英文分大小写，必须输入正确，输入前几位也可以查找。⑶、按变电站名查找：输入“变电站名称”进行查找。⑷、所有文件：点击点菜单，显示所有测试的数据。⑸、打开文件：将选中的文件打开，选中的文件双击也可以打开。⑹、删除文件：将选中的文件删除。⑺、删除变电站：将选中的变电站名称删除，此删除谨慎操作。⑻、退出：退出此菜单。保存:表示保存当前测试的数据，文件名自动生成，以当前日期命名，方便查找，也可以自己命名存储。将文件发送到U盘：点击此菜单，将所有数据上传到U盘。从U盘导入文件：点击此菜单，将U盘数据导入仪器。生成标准并自动保存：点击此菜单，将当前测量的数据生成标准并保存到数据库。

触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。
