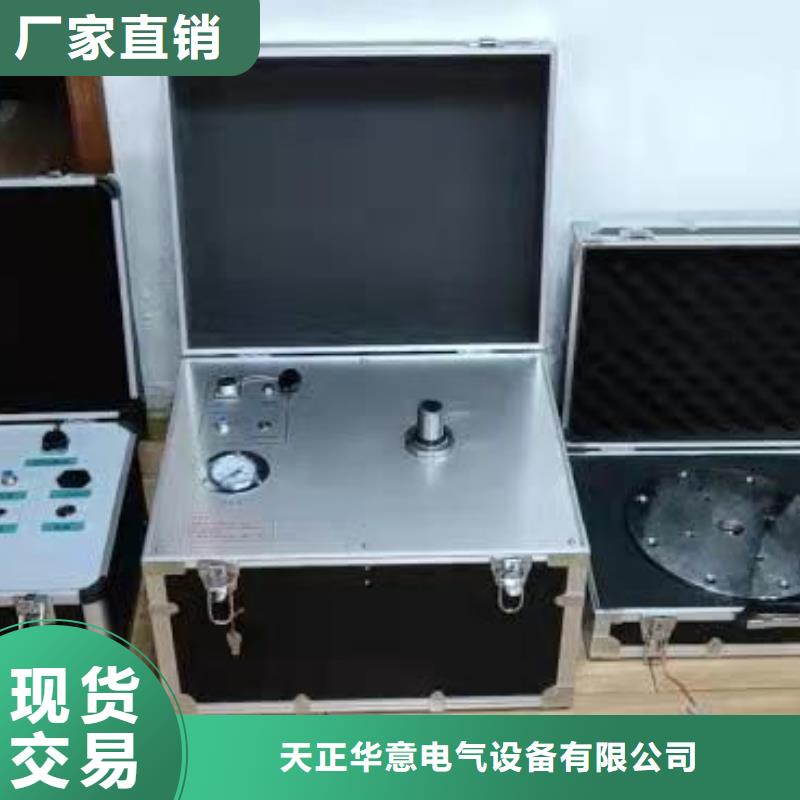

瓦斯继电器校验仪数据保存：测试完毕，点击“数据保存”，测试结果，在开机界面可以查询。6.数据打印：测试完毕，点击“数据打印”，打印测试结果。设备注意事项：1.新的，未使用的压力释放阀测试是一定要仔细检查，压力释放阀顶部的凸起物是否被绑定，如果被绑定一定要拆开，凸起物是否灵活。2.如压力释放阀损坏，测试压力值超过其额定开启压力值，而压力释放阀不动作，打气泵还在不停打气，压力值在不断升高，有两个地方可以查看，一个是液晶屏上的压力值，一个是压力释放阀旁的指针压力表。这时需要人工干预，一种方法是：将两根信号线短接，让打气泵停止打气，中断测试。另一种方法，直接按停止键，停止测试。检查压力释放阀。3.测试完毕，拆卸压力释放阀时，一定要按“释压”键，把气放完，留心机内当前压力为零时，才能拆卸压力释放阀。六、注意事项请用户严格按照本说明书操作，严禁违规或野蛮操作。1.产品贮存中应注意防潮、防火。2.本说明书中图示及说明可能与实物有细微差别，请以实物为准。3.非本公司维修人员或授权维修人员不得擅自维修！4.未经本公司许可擅自拆机维修，保修自动失效！七、装箱清单序号项目单位数量设备及配件1压力释放阀校验仪台11过渡盘个32密封圈个若干3信号线根14橡胶软管根15电源线根16保险管个5其它附件1说明书本12合格证张1变压器用压力释放阀试验导则（摘要）1 开启压力试验将释放阀卡装在开启压力试罐上，在常温下向罐内充以压缩空气，调整进气量，进气的压力值到达开启临界值时，释放阀应连续间歇跳动，周期为1s~4s，每次跳动信号开关应切换和自锁。机械信号标志也应动作明显，应能正确判断释放阀已动作过，每次动作后，都要手动复位。2 关闭压力试验将释放阀卡装在关闭压力试罐上，打开进气阀，罐内压力开始上升，当释放阀跳起后，立即关闭进气阀。由于罐内压力仍大于释放阀的关闭压力，释放阀关闭。当压力表显示完全停止，说明释放阀已经完全关闭。此时的压力表显示即为释放阀的关闭压力值。关闭压力应符合下表的规定。试验不少于三次，取其中的值作为该释放阀的关闭压力值。3 密封压力试验密封压力值大于关闭压力且低于开启压力的进口压力，当进口压力升到该压力值时，释放阀应可靠密封而不渗漏。

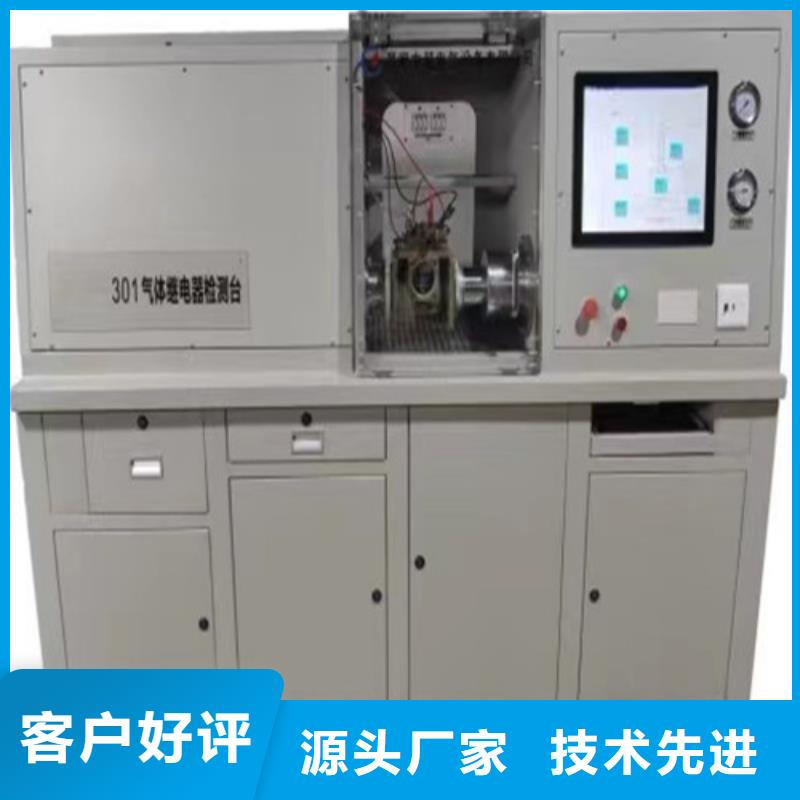

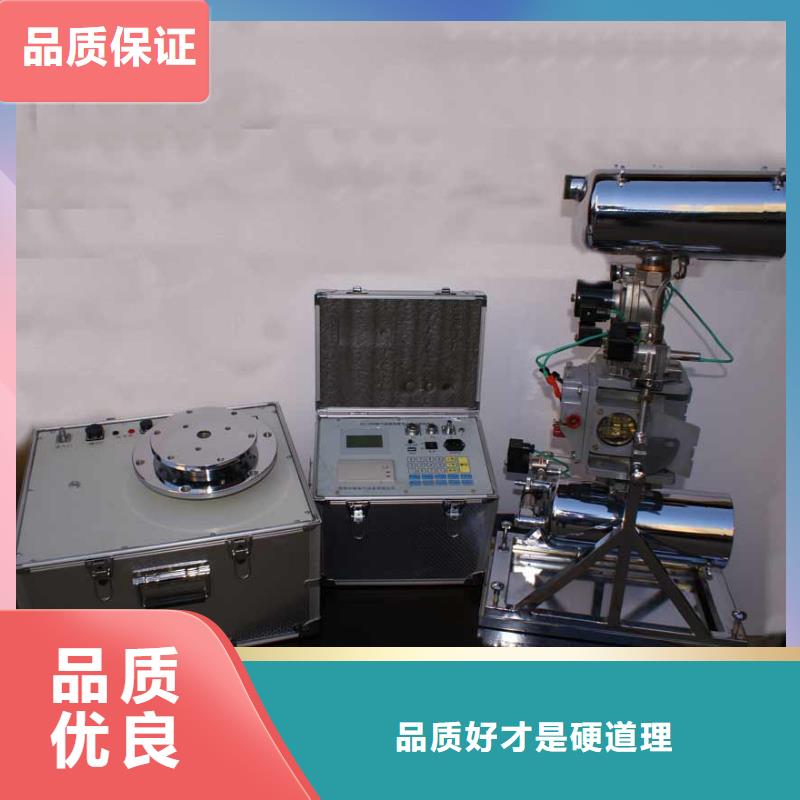

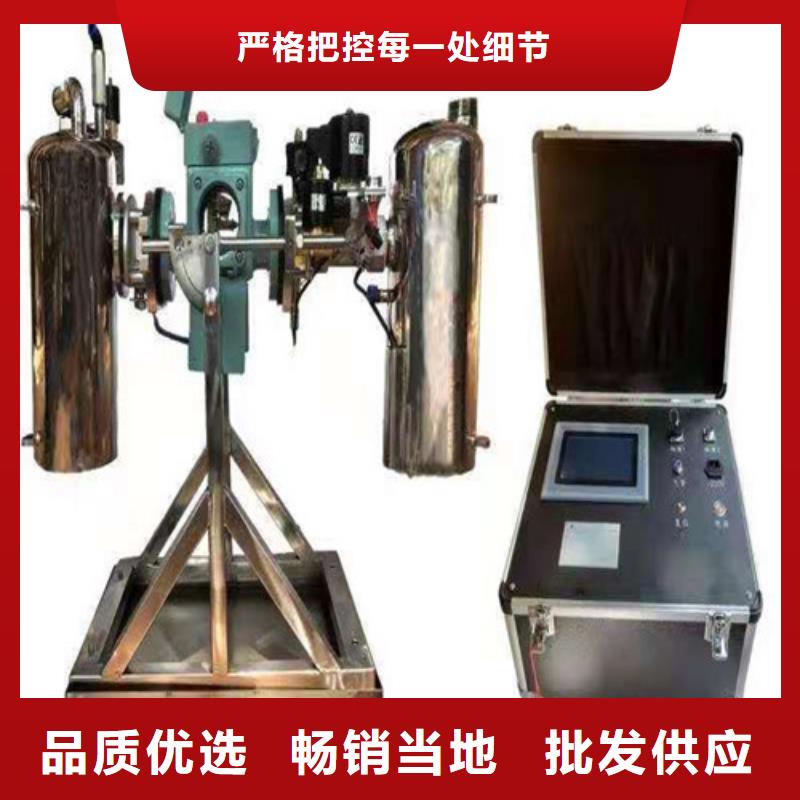

瓦斯继电器校验仪产品简介瓦斯（气体）继电器校验台是一种新型瓦斯继电器流速值及容积值校验的专用设备，主要用于油浸式电力变压器上继电器的检测和校验。该校验台模拟变压器内故障时继电器的动作机理，采用先进的计算机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量测试流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。瓦斯（气体）继电器校验台可以实现继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验，各校验项目可分别独立完成，且互不影响，校验完成后可将测试结果进行保存和打印。瓦斯（气体）继电器校验台采用计算机实时控制操作，电脑液晶全中文菜单式显示，操作界面直观、简单；整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。夹紧机构采用液压机械，使得安装瓦斯继电器方便快捷。1.2 校验台外观结构图二、功能特点1）本校验台内置油汞、油箱变频器完模拟变压器内部故障时瓦斯（气体）继电器动作机理，采用全新设计理念。动作于跳闸流速值校验采用高精度流量传感器，油流速度从0逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检测动作于跳闸时流速值的目的。动作于信号容积值校验采用容积传感器，测试过程由计算机系统自动控制完成；密封性实验由计算机系统按用户设定参数自动控制，完成加压保压等密封测试；

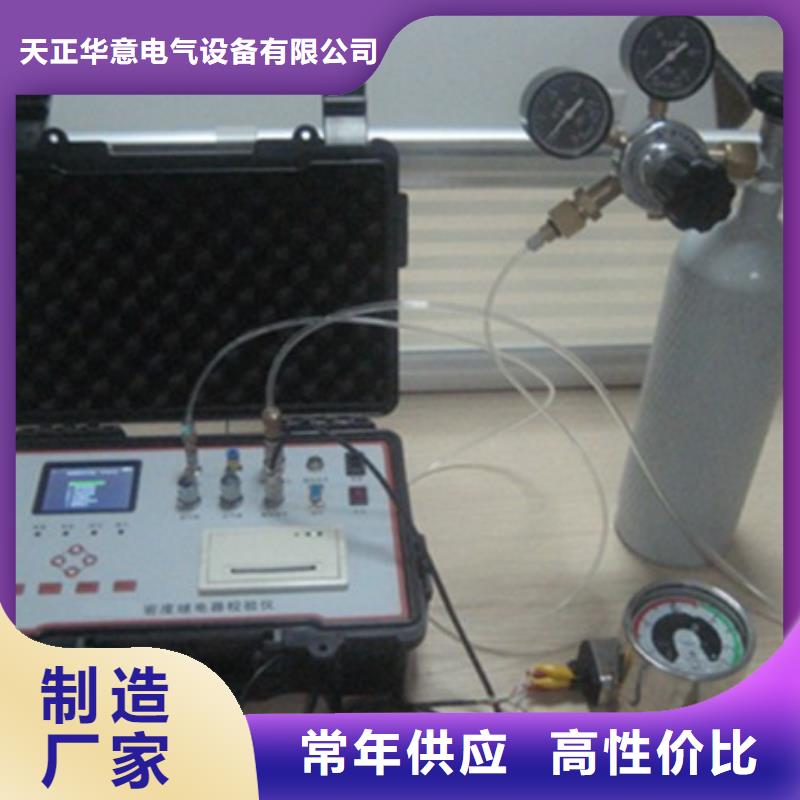

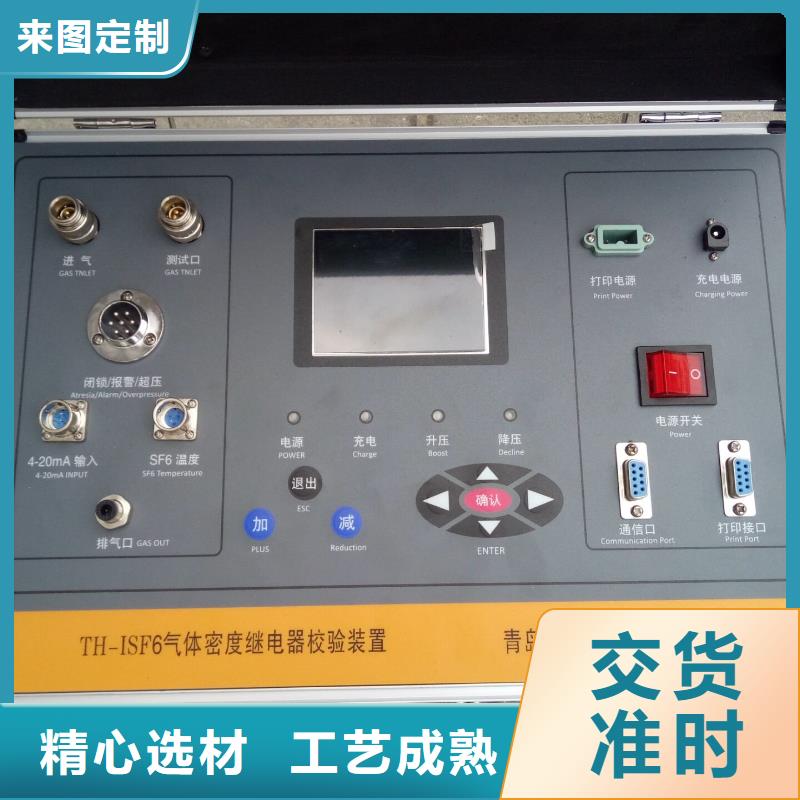

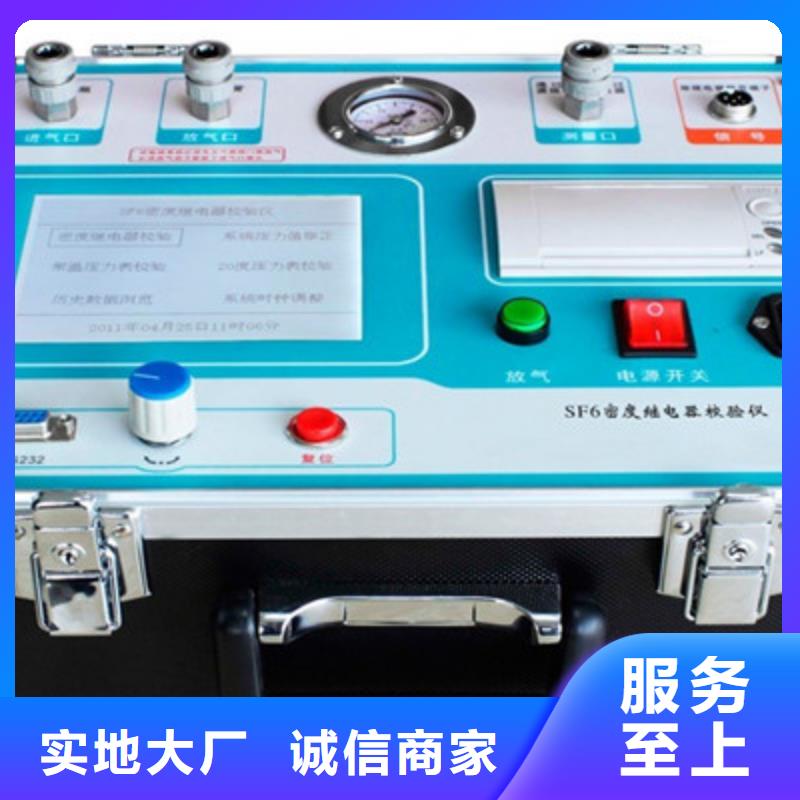

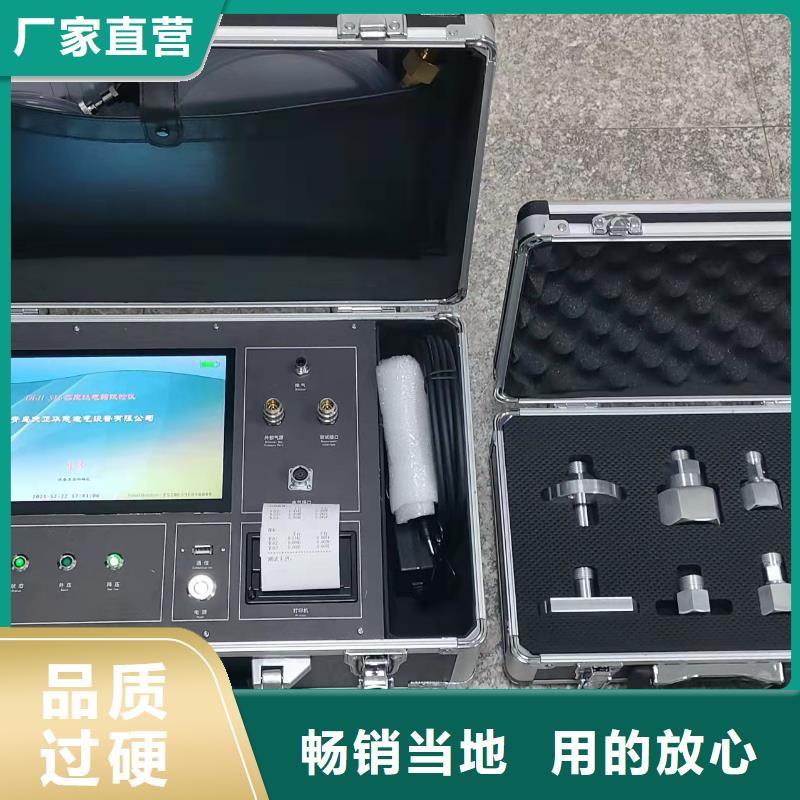

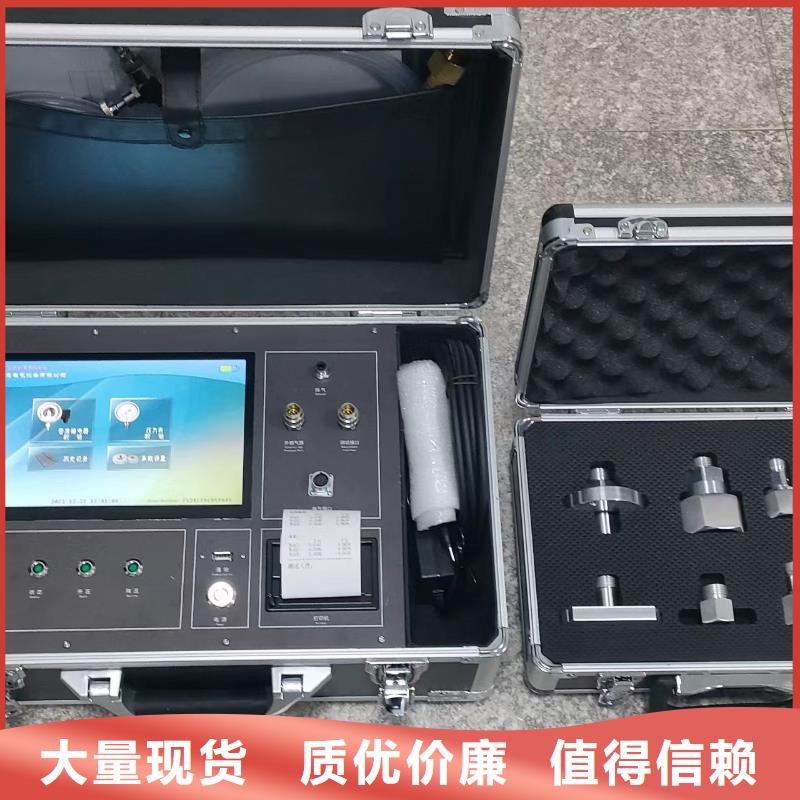

瓦斯继电器校验仪前言本产品是高精度仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。二、概述 1、进行密度继电器校验的必要性:SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
